Zgarniacz łańcuchowy typu WK-4
Zgarniacz łańcuchowy typu WK-4
Montaż
Gdy montaż wykonuje firma Zgarniacze Wróblewski
ETAP 1:

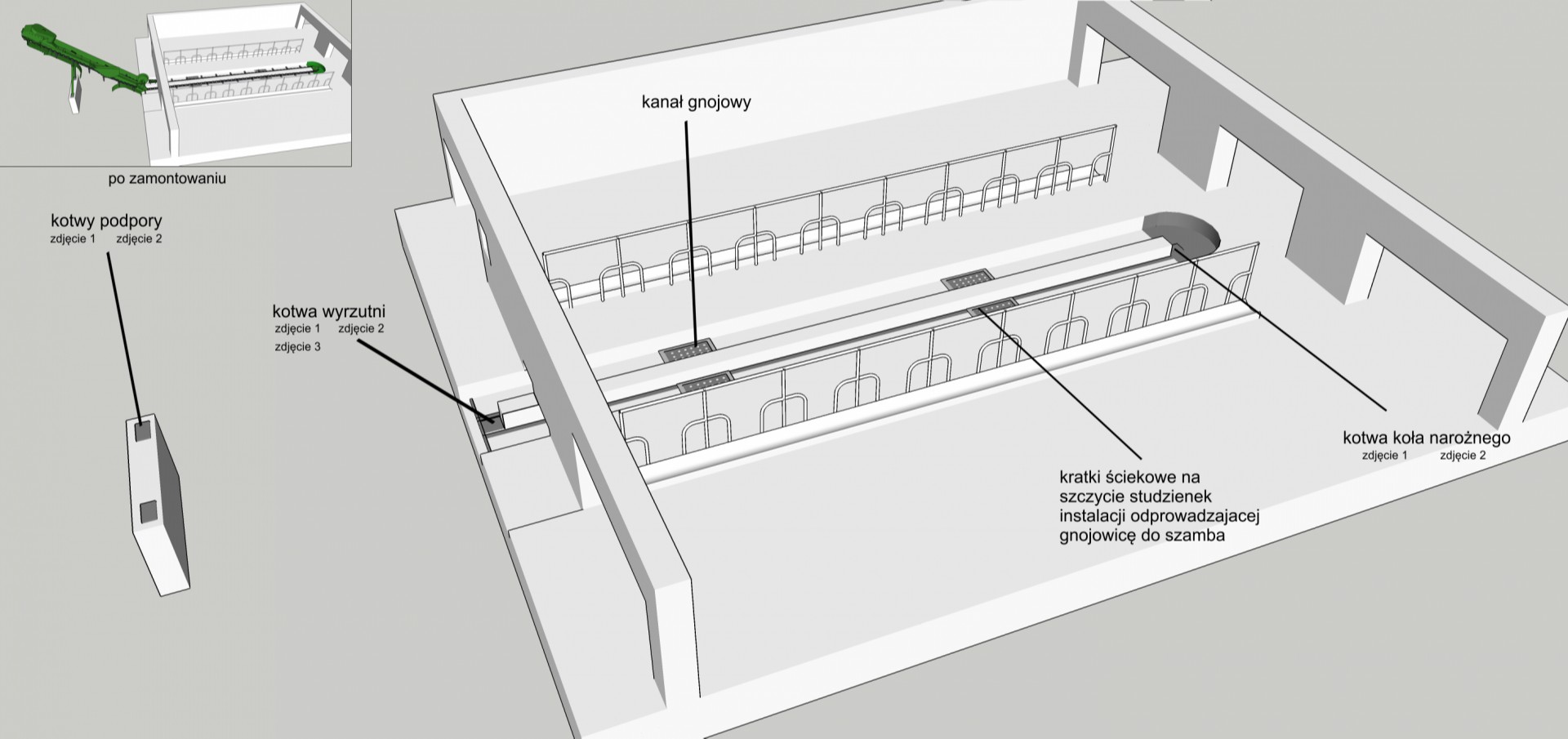

Przed montażem zgarniacza inwestor musi wykonać kanały gnojowe, instalację odprowadzającą gnojowicę, zabetonować ślizg łańcucha oraz kotwy zgarniacza: kotwy kół narożnych, kotwa wyrzutni, podpory oraz kratki ściekowe (kotwy zgarniacza oraz kratki ściekowe dostarcza producent urządzenia).
ETAP 2:
Po okresie 3-4 tygodni od momentu wykonania prac budowlanych (zabetonowania kotw) firma Zgarniacze Wróblewski przystępuje do montażu pozostałych elementów urządzenia.

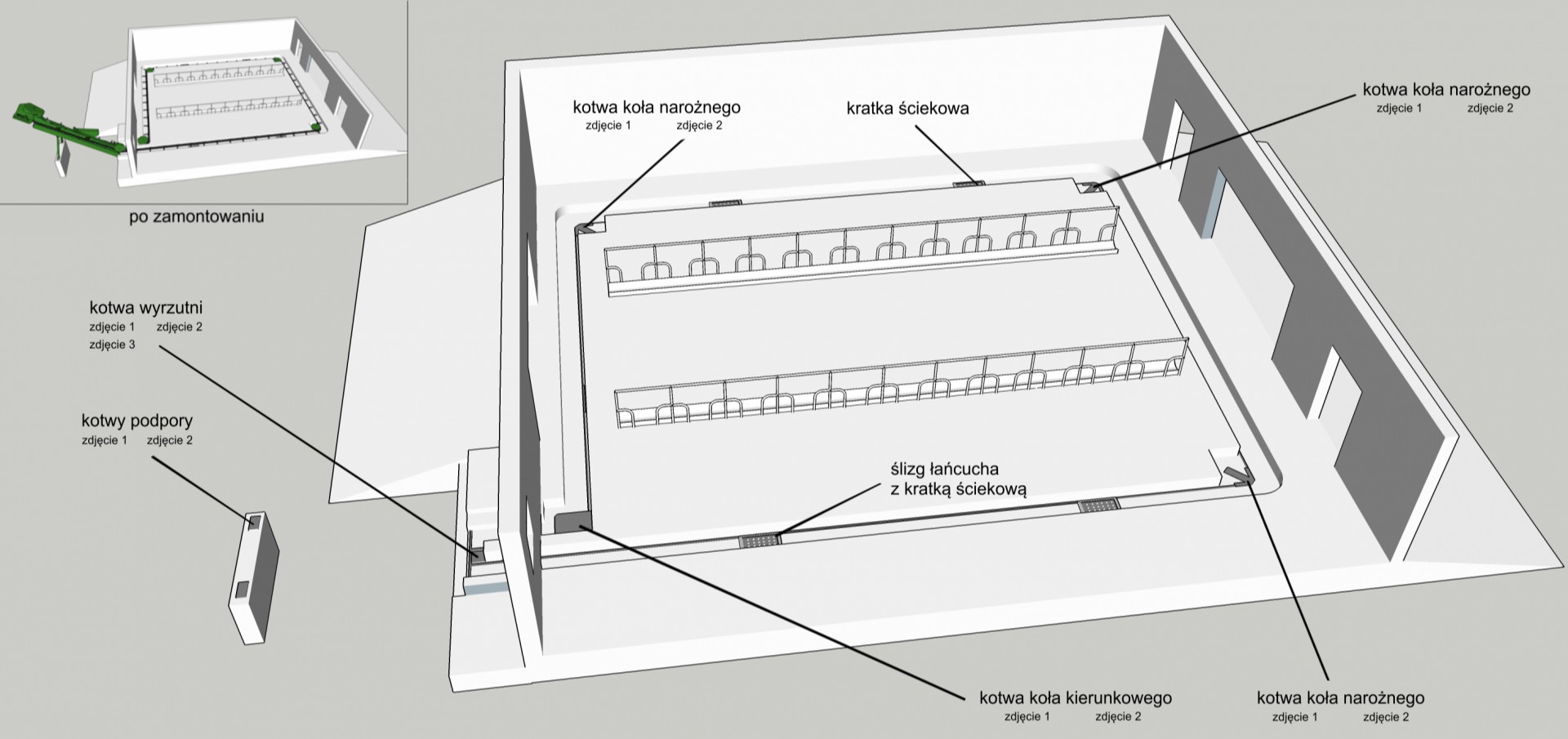

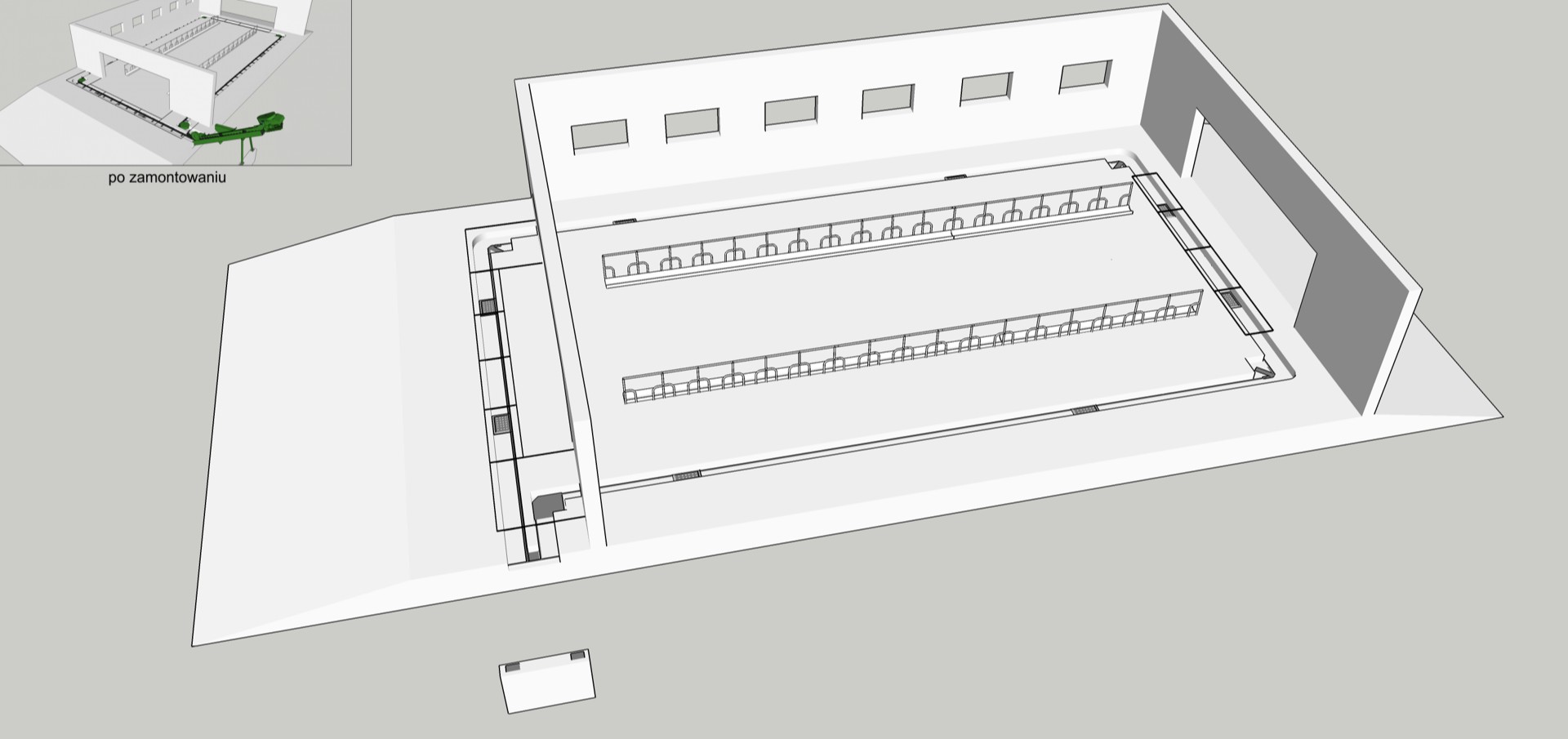

UKŁAD LEWY, PRZYGOTOWANIE KANAŁÓW - MONTAŻ KOTW
ZGARNIACZ ŁAŃCUCHOWY DO OBORNIKA TYPU WK-4

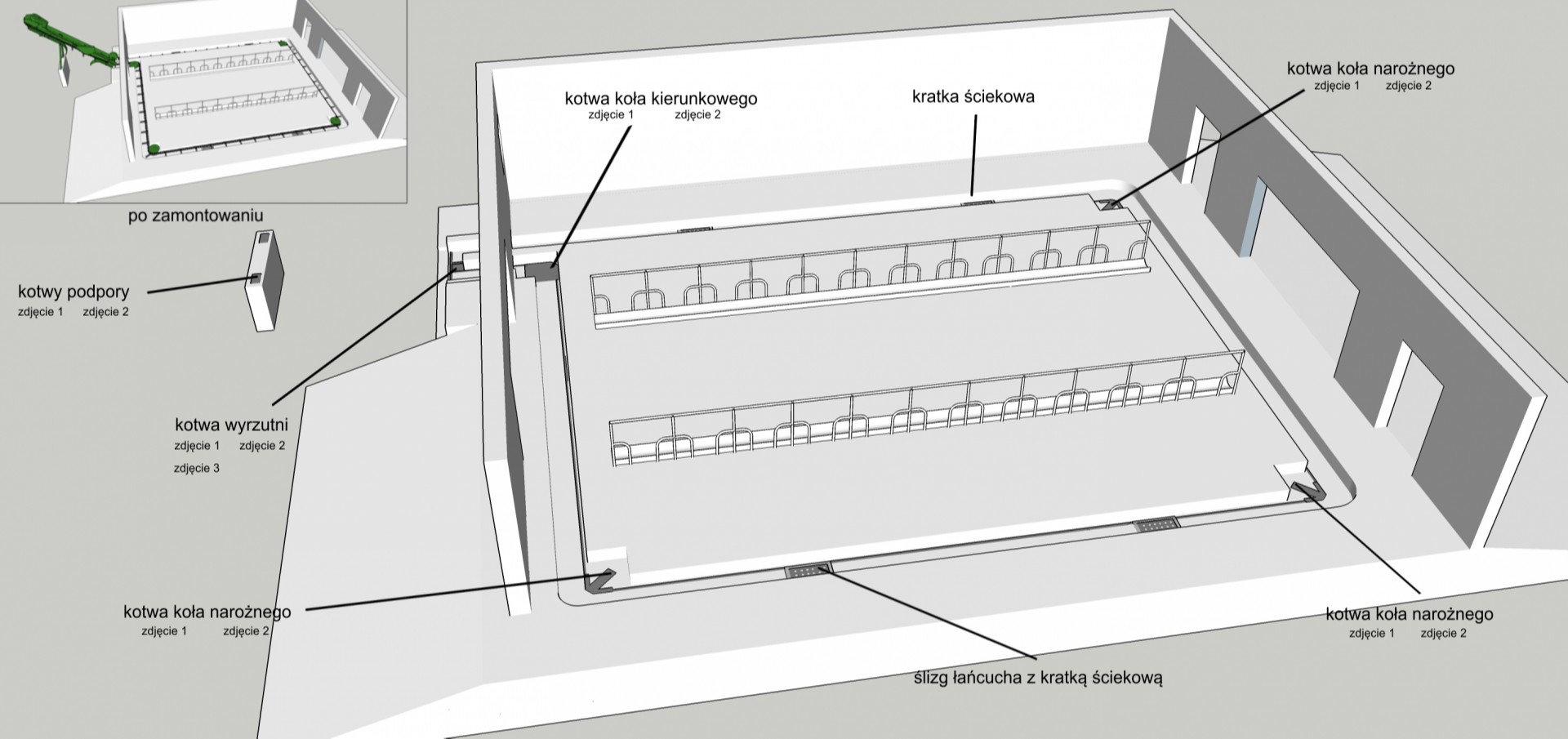

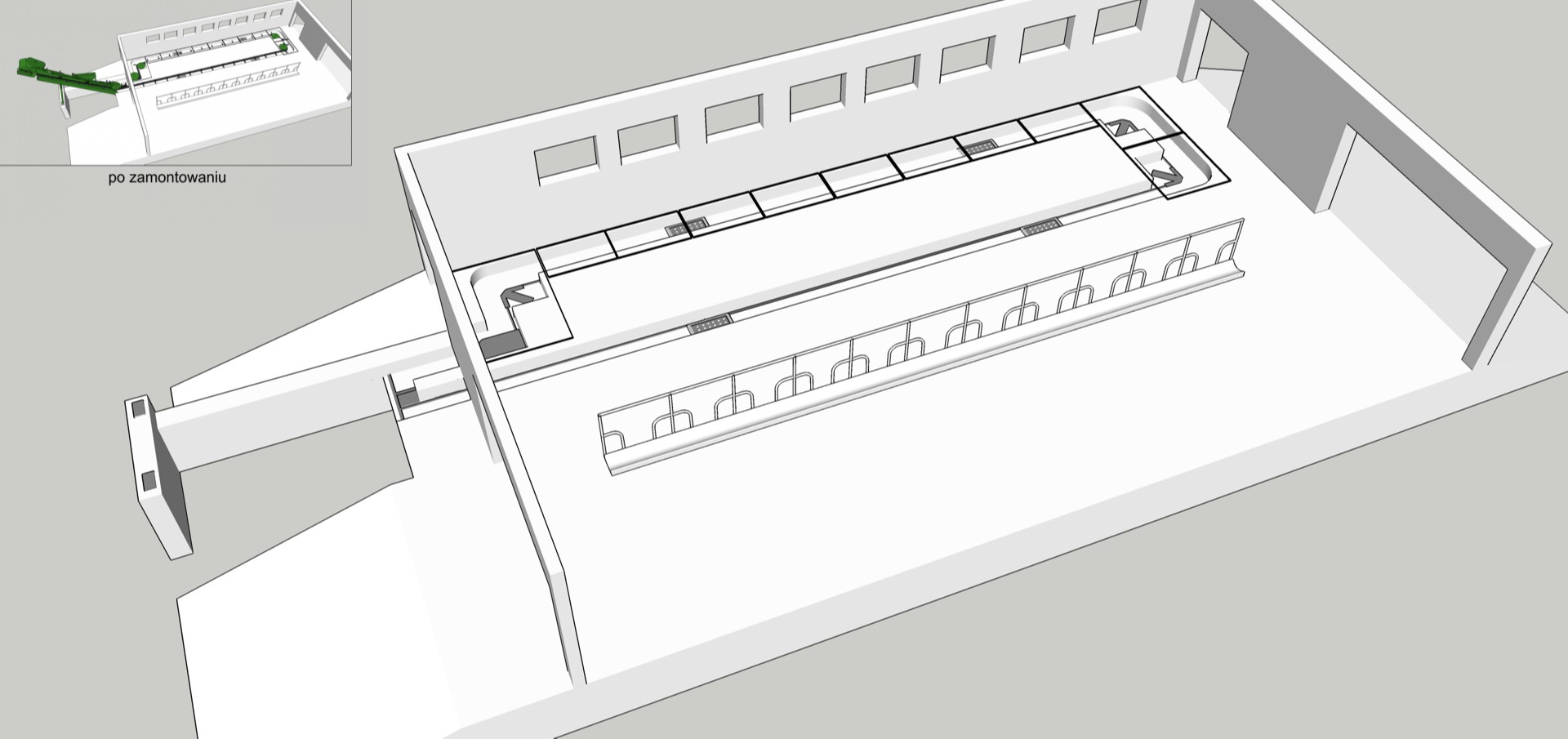

UKŁAD PRAWY, PRZYGOTOWANIE KANAŁÓW - MONTAŻ KOTW
ZGARNIACZ ŁAŃCUCHOWY DO OBORNIKA TYPU WK-4
Z JEDNYM KOŁEM NAROŻNYM, PRZYGOTOWANIE KANAŁÓW - MONTAŻ KOTW
ZGARNIACZ ŁAŃCUCHOWY DO OBORNIKA TYPU WK-4
W KORYTARZU PRZEJAZDOWYM, PRZYGOTOWANIE KANAŁÓW - MONTAŻ KOTW
ZGARNIACZ ŁAŃCUCHOWY DO OBORNIKA TYPU WK-4

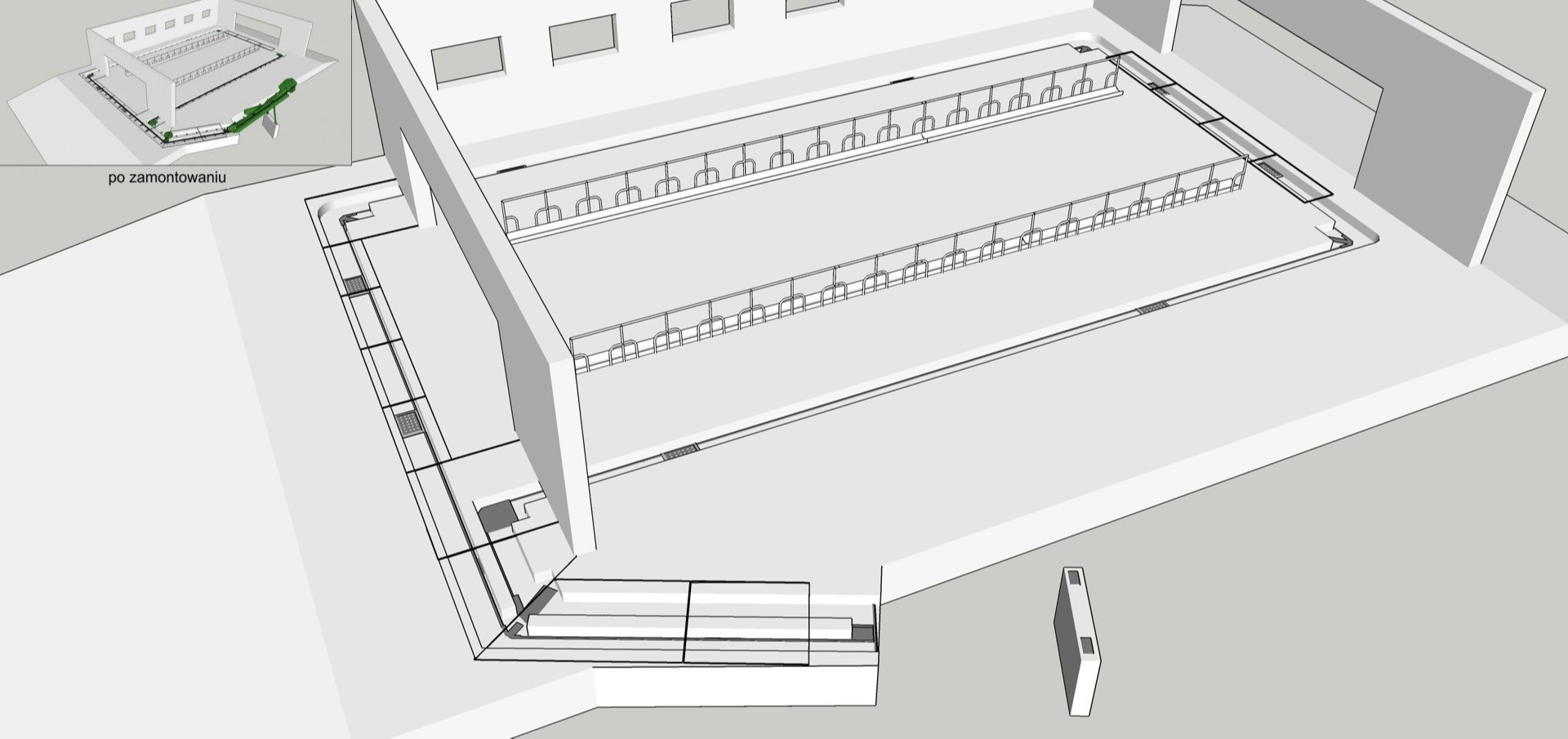

UKŁAD LEWY WSZYSTKIE KOŁA POZA BUDYNKIEM, PRZYGOTOWANIE KANAŁÓW - MONTAŻ KOTW
ZGARNIACZ ŁAŃCUCHOWY DO OBORNIKA TYPU WK-4

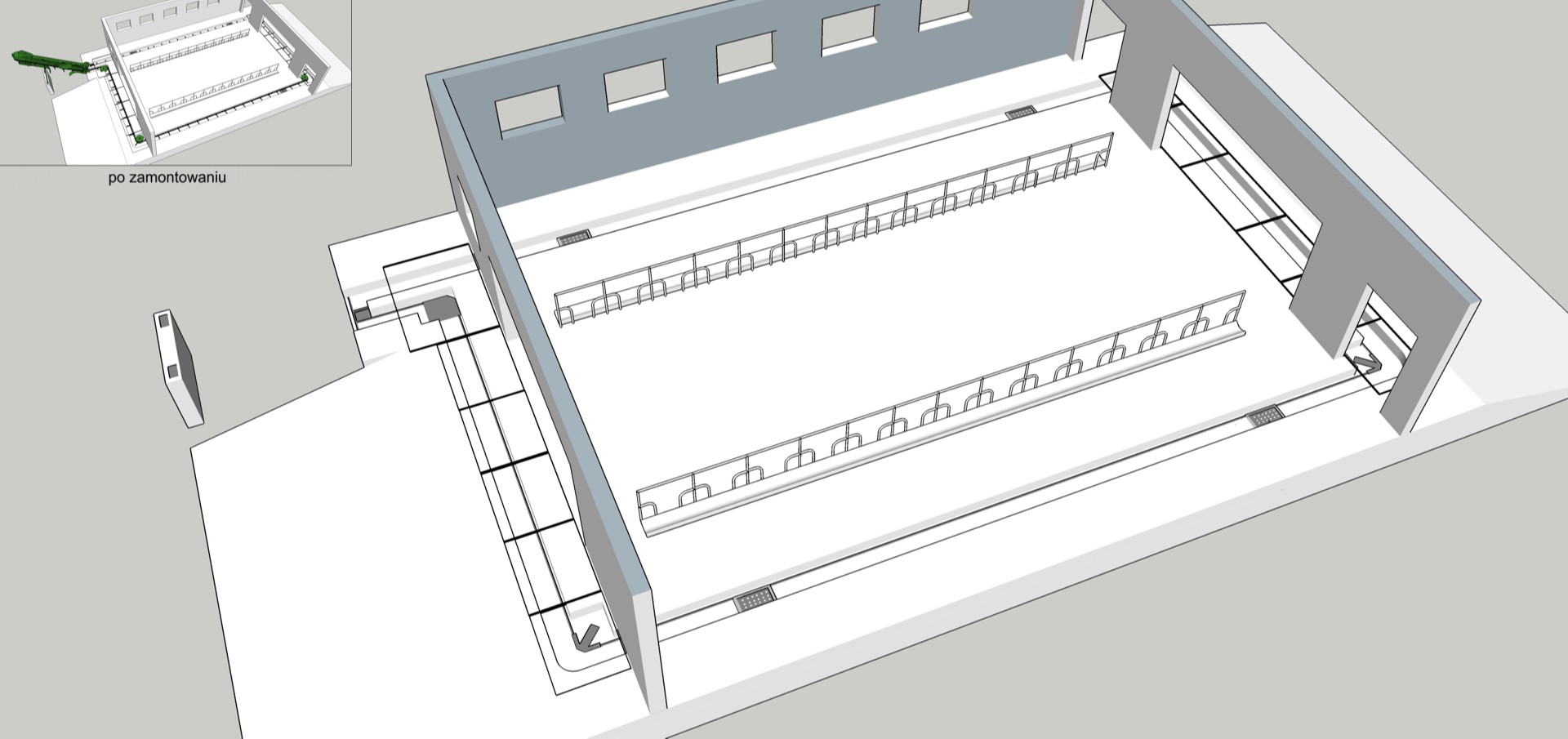

DWA KOŁA POZA BUDYNKIEM, PRZYGOTOWANIE KANAŁÓW - MONTAŻ KOTW
ZGARNIACZ ŁAŃCUCHOWY DO OBORNIKA TYPU WK-4
WYRZUTNIA POD KĄTEM 30 STOPNI WZGLĘDEM BUDYNKU, PRZYGOTOWANIE KANAŁÓW - MONTAŻ KOTW
ZGARNIACZ ŁAŃCUCHOWY DO OBORNIKA TYPU WK-4
CZĘŚĆ KÓŁ NAROŻNYCH I KANAŁÓW POZA BUDYNKIEM, WYRZUTNIA PODAJE NA PŁYTĘ UMIEJSCOWIONĄ POŚRODKU BUDYNKU, PRZYGOTOWANIE KANAŁÓW - MONTAŻ KOTW
ZGARNIACZ ŁAŃCUCHOWY DO OBORNIKA TYPU WK-4

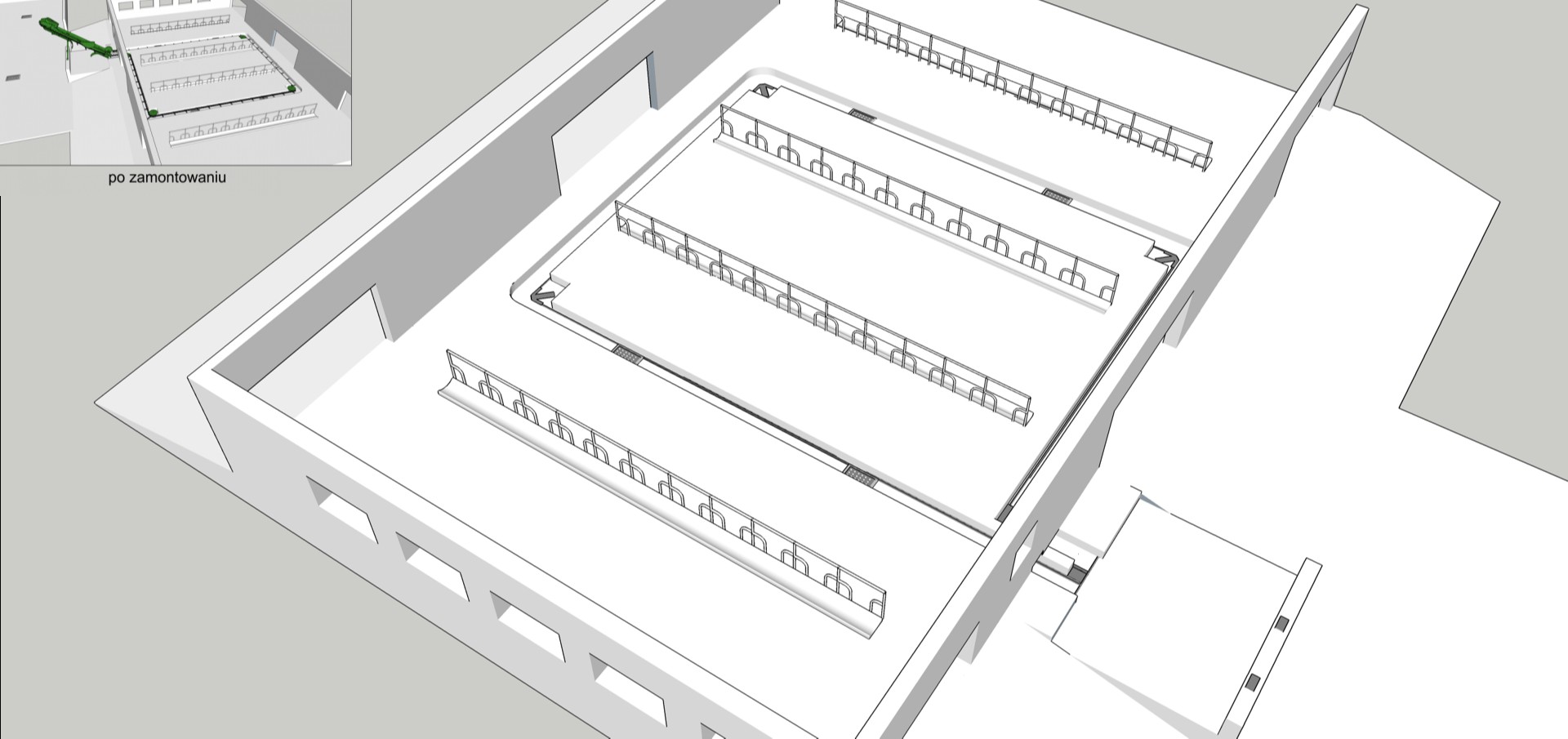

UKŁAD LEWY OBSŁUGUJĄCY 4 RZĘDY KRÓW, PRZYGOTOWANIE KANAŁÓW - MONTAŻ KOTW
ZGARNIACZ ŁAŃCUCHOWY DO OBORNIKA TYPU WK-4
JEDEN KANAŁ PRZYKRYTY,PRZYGOTOWANIE KANAŁÓW - MONTAŻ KOTW
ZGARNIACZ ŁAŃCUCHOWY DO OBORNIKA TYPU WK-4
Gdy montaż wykonuje hodowca we własnym zakresie
ETAP 1: Przygotowanie budynku inwentarskiego do montażu zgarniacza WK-4 (wykonanie kanałów oraz instalacji ściekowej odprowadzającej gnojowicę)
Odbiorca urządzenia wyżej wymienione czynności wykonuje zawsze we własnym zakresie, korzystając ze znajdujących się na stronie internetowej informacji, rysunków technicznych - prace budowlane, zdjęć, instrukcji montażu i obsługi oraz dostarczonych pocztą materiałów.
Gdy montaż wykonuje hodowca we własnym zakresie
ETAP 1: Przygotowanie budynku inwentarskiego do montażu zgarniacza WK-4 (wykonanie kanałów oraz instalacji ściekowej odprowadzającej gnojowicę)
Ewentualne pytania oraz zamówienia materiałów informacyjnych prosimy kierować pod numer 076 855 02 57 lub wpisywać bezpośrednio na stronie www. Chętnie udzielimy odpowiedzi.
Gdy montaż wykonuje hodowca we własnym zakresie
ETAP 1: Przygotowanie budynku inwentarskiego do montażu zgarniacza WK-4 (wykonanie kanałów oraz instalacji ściekowej odprowadzającej gnojowicę)
Roboty budowlane poprzedzające montaż zgarniacza muszą być wykonane starannie, zgodnie z rysunkami dostarczonymi przez producenta.
Gdy montaż wykonuje hodowca we własnym zakresie
ETAP 1: Przygotowanie budynku inwentarskiego do montażu zgarniacza WK-4 (wykonanie kanałów oraz instalacji ściekowej odprowadzającej gnojowicę)
Wytrzymałość betonów użytych do wykonania kanałów powinna zapewnić trwałość (ca Rw-270). W miejscach przejść i przejazdów, gdzie kanał jest przykryty należy wykonać podwyższenie posadzki z wgłębieniem na osadzenie przykrywy tak, aby głębokość mierzona od dna kanału do pokrywy wynosiła min. 30 cm
Gdy montaż wykonuje hodowca we własnym zakresie
ETAP 1: Przygotowanie budynku inwentarskiego do montażu zgarniacza WK-4 (wykonanie kanałów oraz instalacji ściekowej odprowadzającej gnojowicę)

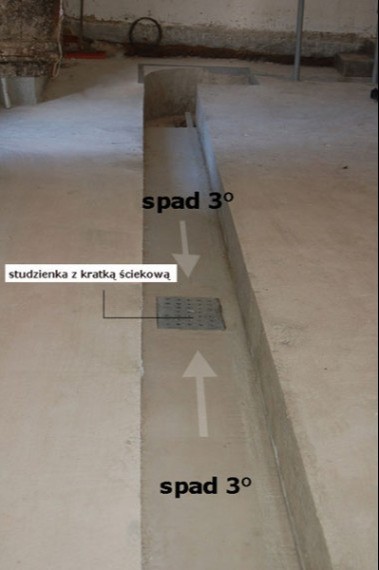

Wykonany w ten sposób prześwit kanału ułatwi przesuwanie się w nim łańcucha - łapy wraz z obornikiem. W dnie kanału gnojowego należy wykonać studzienki, pokrywając je ramkami kratki ściekowej. Dno kanału gnojowego należy wykonać ze spadkiem 3% po obu stronach w kierunku kratki ściekowej. Przyczyni się to do likwidowania nadmiernej ilości cieczy gnojowej z kanału. Odpływ cieczy ze studzienki odbywa się rurami do zbiornika o średnicy min. 150 mm.
Dno osadnika studzienki musi być obniżone w stosunku do dna rury o 20-30 cm w celu zbierania osadów i innych nieczystości. W dnie kanału, w odległości 3 cm od wewnętrznej ściany kanału na całej długości przebiegu łańcucha należy zabetonować ślizg łańcucha (kontownik 50x5) uzupełniony o odpowiednie kotwy z drutu żebrowanego 10.
Gdy montaż wykonuje hodowca we własnym zakresie
ETAP 1: Przygotowanie budynku inwentarskiego do montażu zgarniacza WK-4 (wykonanie kanałów oraz instalacji ściekowej odprowadzającej gnojowicę)

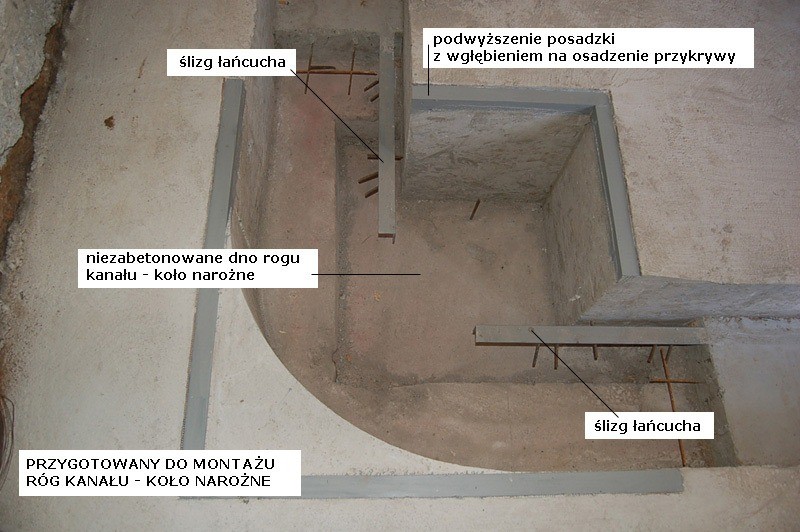

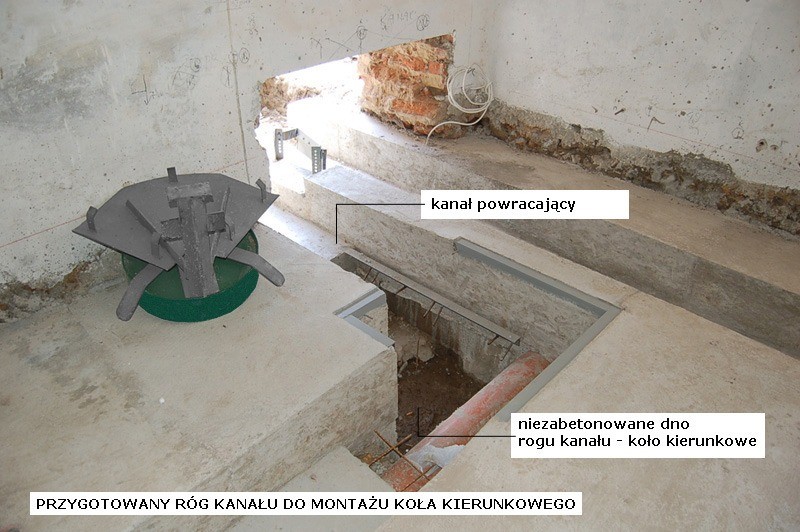

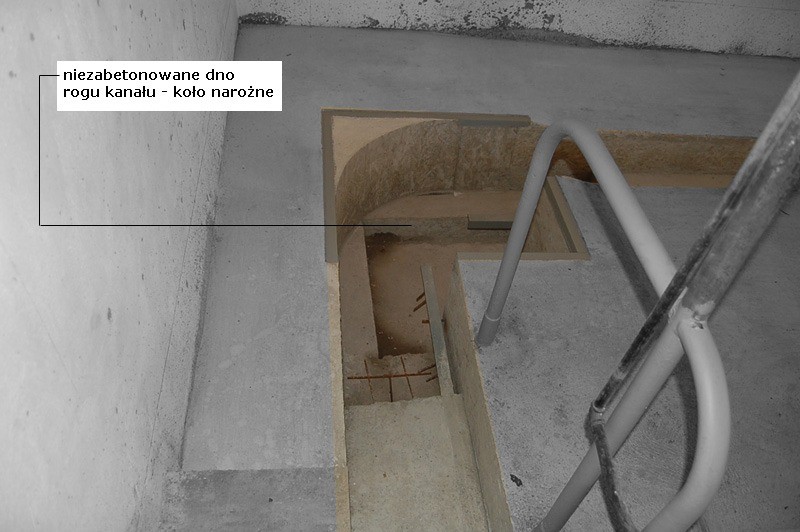

W rogach kanałów należy zostawić niezabetonowane miejsca na trzy koła narożne i jedno koło kierunkowe. Należy także zostawić niezabetonowane miejsca na kotwy wyrzutni

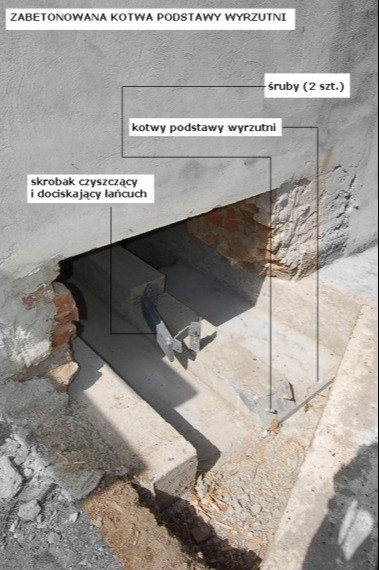

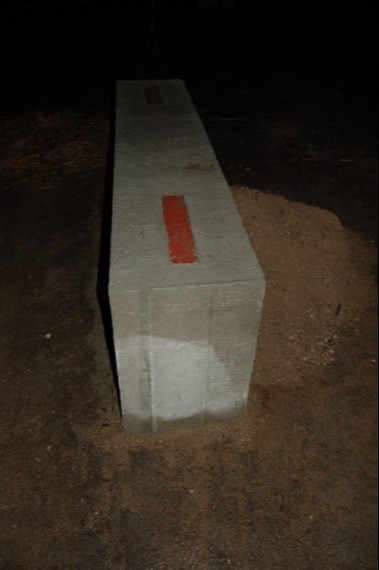

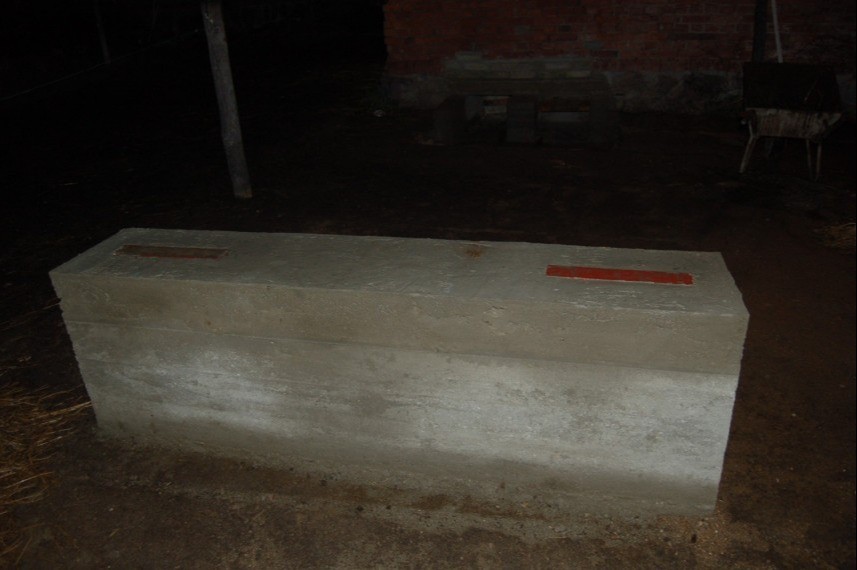

Montaż kotw wyrzutni:
ETAP 2: Montaż kół narożnych, koła kierunkowego oraz kotw wyrzutni.
Powyższy etap polega na odpowiednim ustawieniu i zabetonowaniu kół oraz kotwy podstawy wyrzutni i kotwy podpory.
Montaż kotw wyrzutni:
ETAP 2: Montaż kół narożnych, koła kierunkowego oraz kotw wyrzutni.
Montaż kotw wyrzutni:
ETAP 2: Montaż kół narożnych, koła kierunkowego oraz kotw wyrzutni.
Montaż kotw wyrzutni:
ETAP 2: Montaż kół narożnych, koła kierunkowego oraz kotw wyrzutni.
Montaż kotw wyrzutni:
ETAP 2: Montaż kół narożnych, koła kierunkowego oraz kotw wyrzutni.
Montaż kotw wyrzutni:
ETAP 2: Montaż kół narożnych, koła kierunkowego oraz kotw wyrzutni.

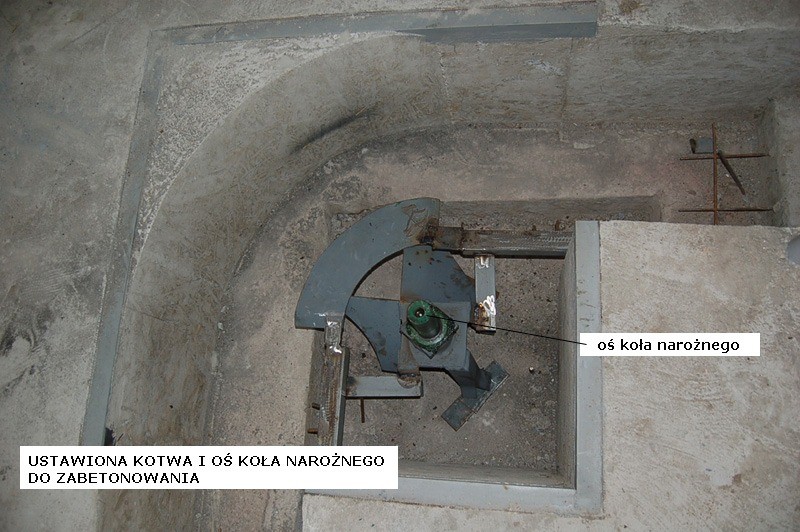

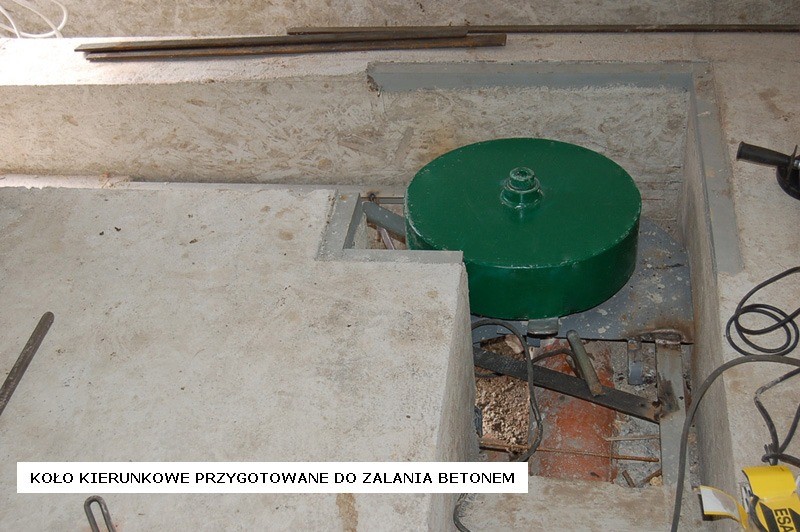

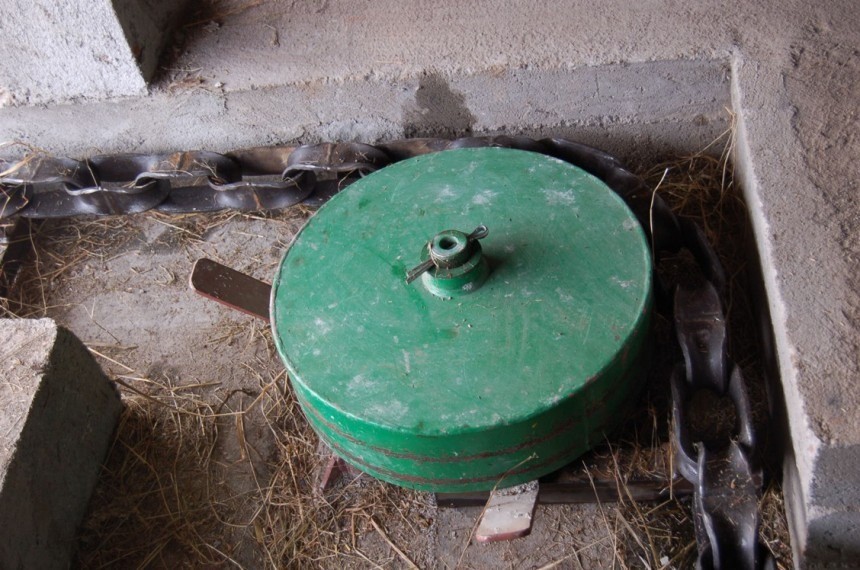

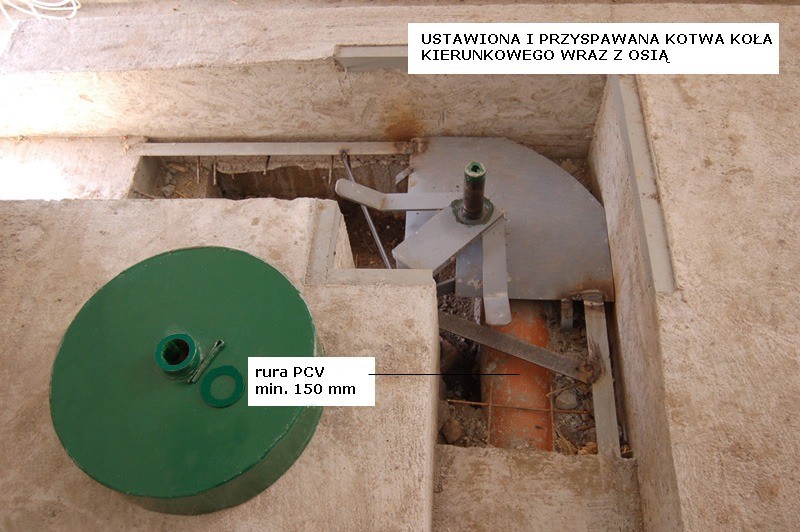

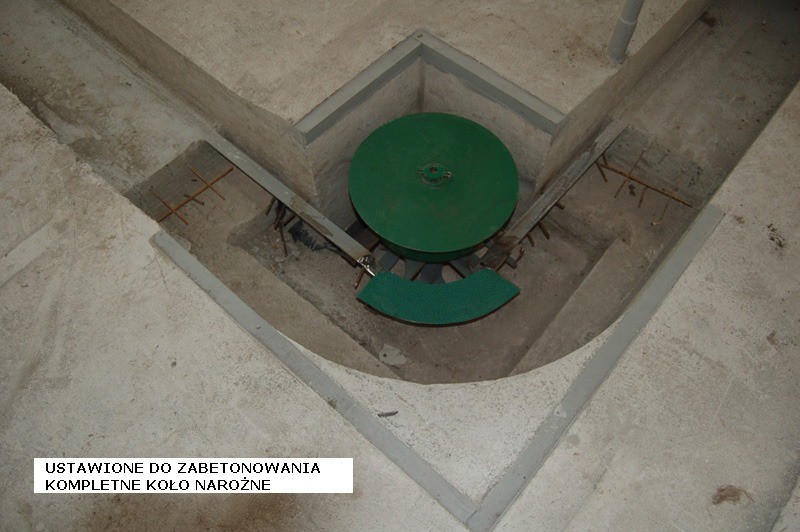

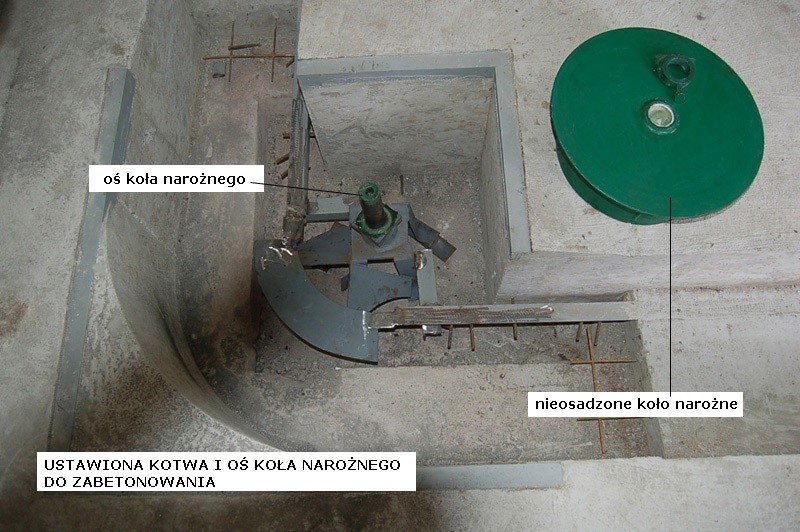

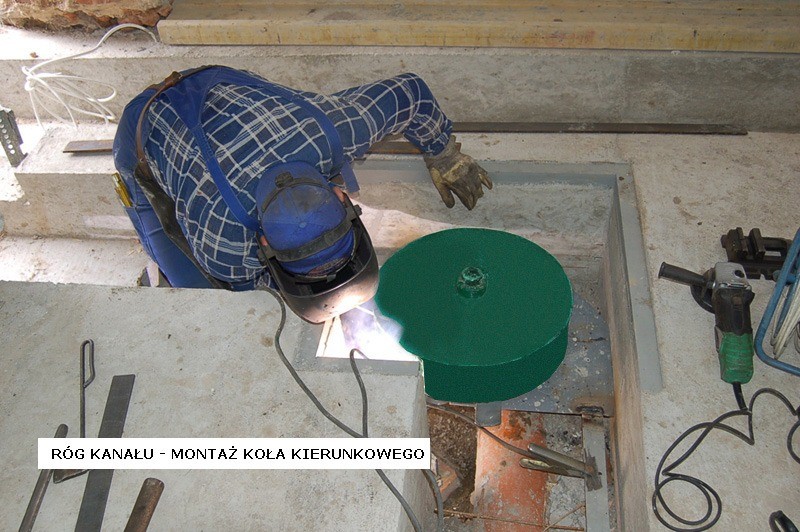

Montaż kół narożnych i koła kierunkowego:
ETAP 2: Montaż kół narożnych, koła kierunkowego oraz kotw wyrzutni.

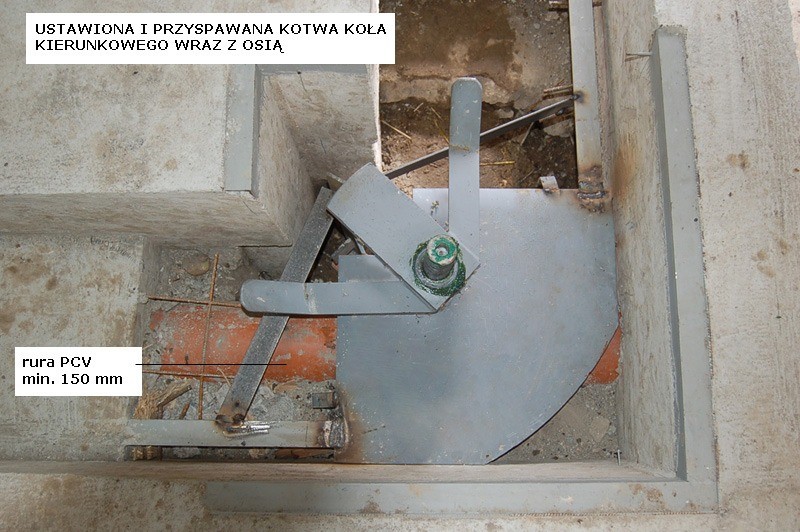

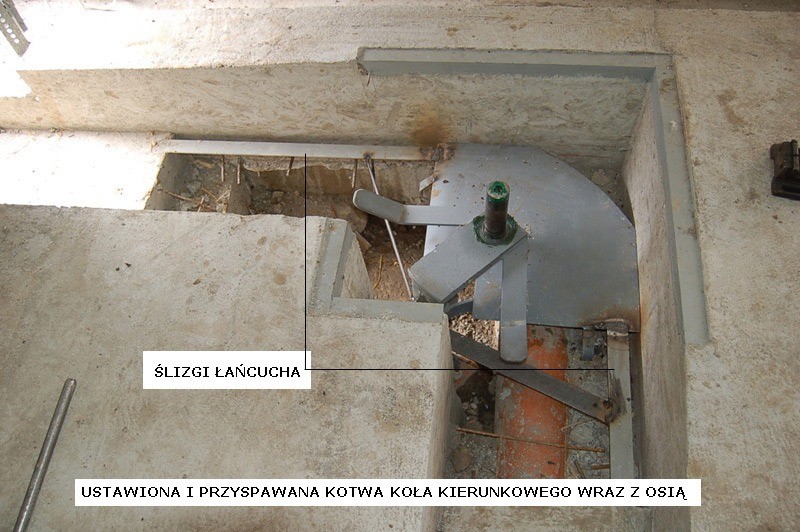

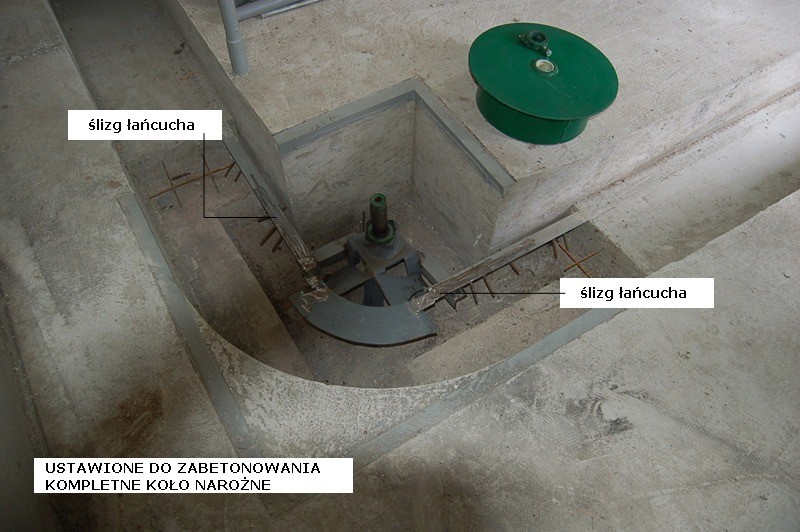

Ślizg koła narożnego oraz kierunkowego można przyspawać z obydwóch stron do ślizgu łańcucha zabetonowanego w dnie kanału.
Montaż kół narożnych i koła kierunkowego:
ETAP 2: Montaż kół narożnych, koła kierunkowego oraz kotw wyrzutni.
Montaż kół narożnych i koła kierunkowego:
ETAP 2: Montaż kół narożnych, koła kierunkowego oraz kotw wyrzutni.
Montaż kół narożnych i koła kierunkowego:
ETAP 2: Montaż kół narożnych, koła kierunkowego oraz kotw wyrzutni.
Montaż kół narożnych i koła kierunkowego:
ETAP 2: Montaż kół narożnych, koła kierunkowego oraz kotw wyrzutni.
Montaż kół narożnych i koła kierunkowego:
ETAP 2: Montaż kół narożnych, koła kierunkowego oraz kotw wyrzutni.
Montaż kół narożnych i koła kierunkowego:
ETAP 2: Montaż kół narożnych, koła kierunkowego oraz kotw wyrzutni.
Montaż kół narożnych i koła kierunkowego:
ETAP 2: Montaż kół narożnych, koła kierunkowego oraz kotw wyrzutni.
Montaż kół narożnych i koła kierunkowego:
ETAP 2: Montaż kół narożnych, koła kierunkowego oraz kotw wyrzutni.
Montaż kół narożnych i koła kierunkowego:
ETAP 2: Montaż kół narożnych, koła kierunkowego oraz kotw wyrzutni.
Montaż kół narożnych i koła kierunkowego:
ETAP 2: Montaż kół narożnych, koła kierunkowego oraz kotw wyrzutni.
Montaż kół narożnych i koła kierunkowego:
ETAP 2: Montaż kół narożnych, koła kierunkowego oraz kotw wyrzutni.
Montaż kół narożnych i koła kierunkowego:
ETAP 2: Montaż kół narożnych, koła kierunkowego oraz kotw wyrzutni.
Uwaga!
Elementy te powinny być nienaruszone przez okres 3 tygodni od momentu zalania betonem.

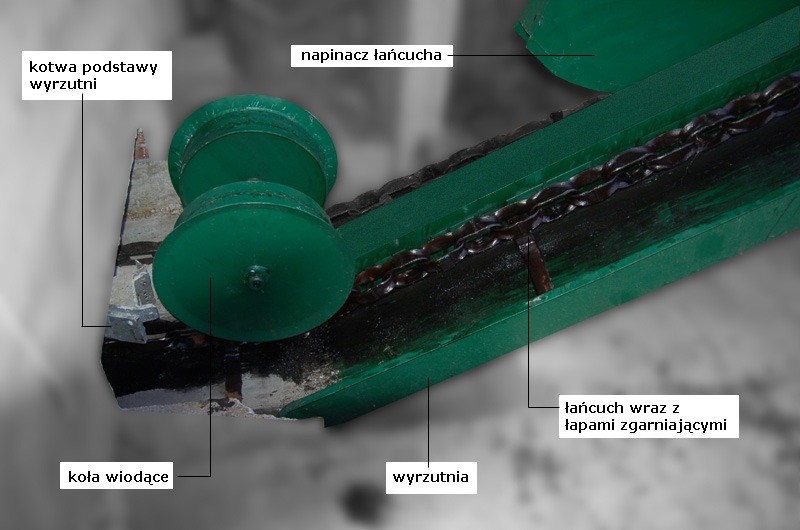

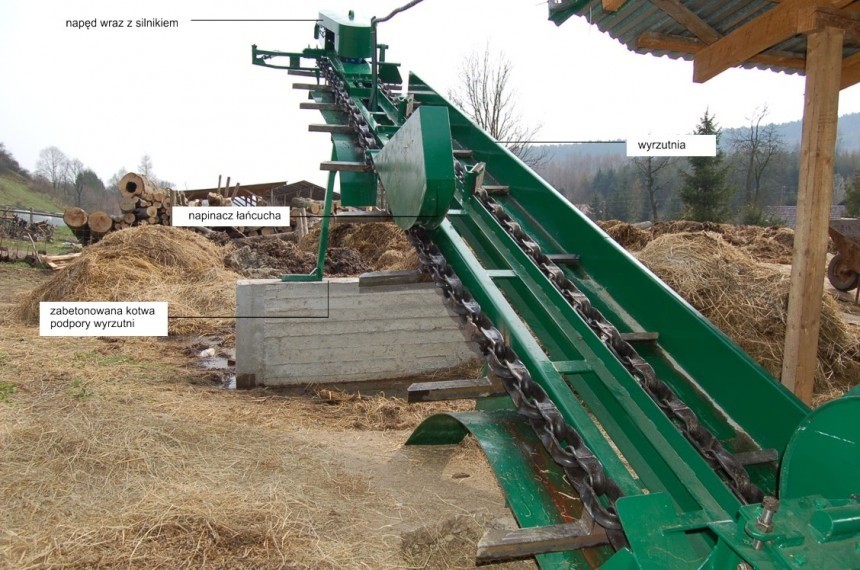

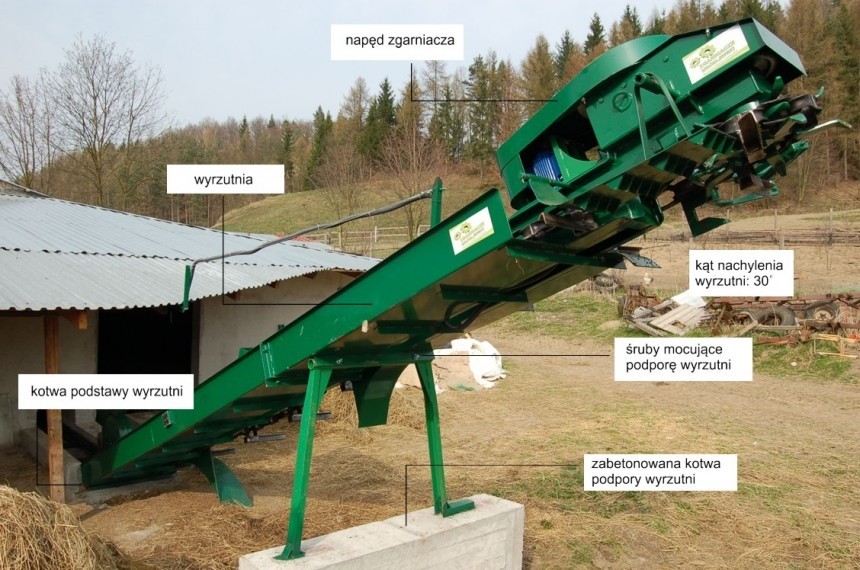

ETAP 3: Montaż wyrzutni - postawienie wyrzutni wraz z założonym napędem, silnikiem i łańcuchem.
Montaż wyrzutni należy wykonać po okresie 3 tygodni od momentu zabetonowania kół narożnych, koła kierunkowego oraz kotw wyrzutni.
Jeżeli nabywca urządzenia robi to we własnym zakresie, to do podniesienia wyrzutni może wykorzystać ładowacz hydrauliczny (typu Cyklop) lub inne urządzenia o podobnym zastosowaniu. Wyrzutnię łatwiej jest montować z już założonym napędem, silnikiem i założonym łańcuchem, należy jednak przy podnoszeniu wziąć pod uwagę wzrost wagi tak złożonego wcześniej kompletnego elementu urządzenia. Wyrzutnię w dolnej części należy przykręcić, a następnie przyspawać do kotwy podstawy wyrzutni
Podporę wyrzutni należy przymocować za pomocą dwóch śrub w górnej części do wyrzutni, w dolnej przyspawać do kotwy wyrzutni. Jeżeli wyrzutnia składa się z dwóch części to po skręceniu obydwie części koryta wyrzutni należy zespawać ze sobą.

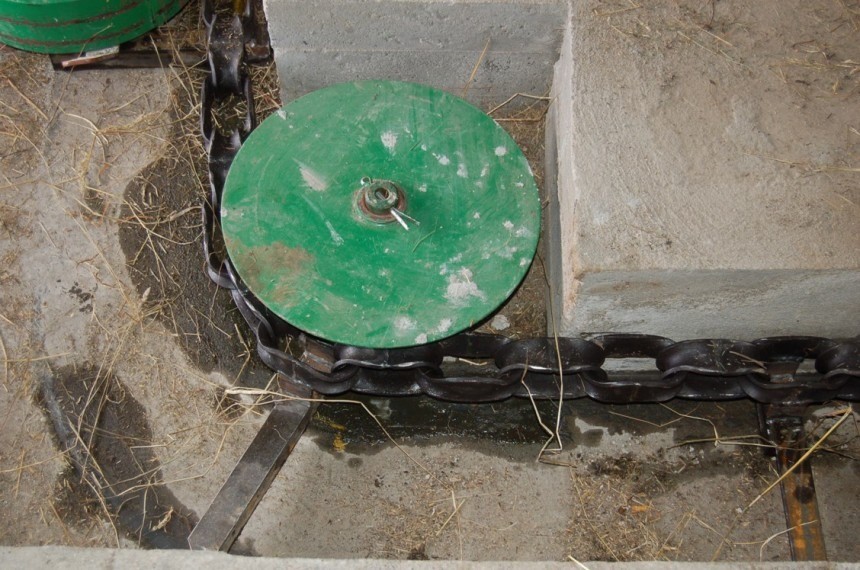

ETAP 4: Montaż łańcucha, regulacja napięcia łańcucha i uruchamianie.

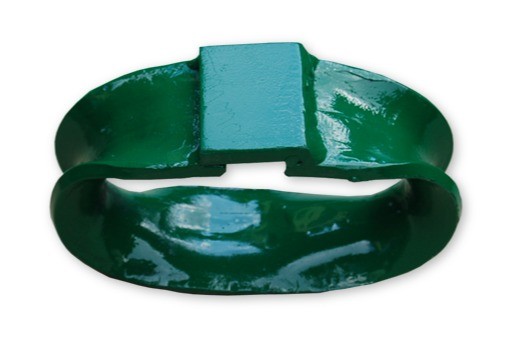

Łańcuch wraz z przyspawanymi łapami zgarniającymi dostarczany jest w odcinkach dziesięciometrowych. Dołączone są także ogniwa łączące i nakładki. Połączenia odcinków łańcucha dokonuje się za pomocą ogniw łączących oraz przyspawanych do nich nakładek

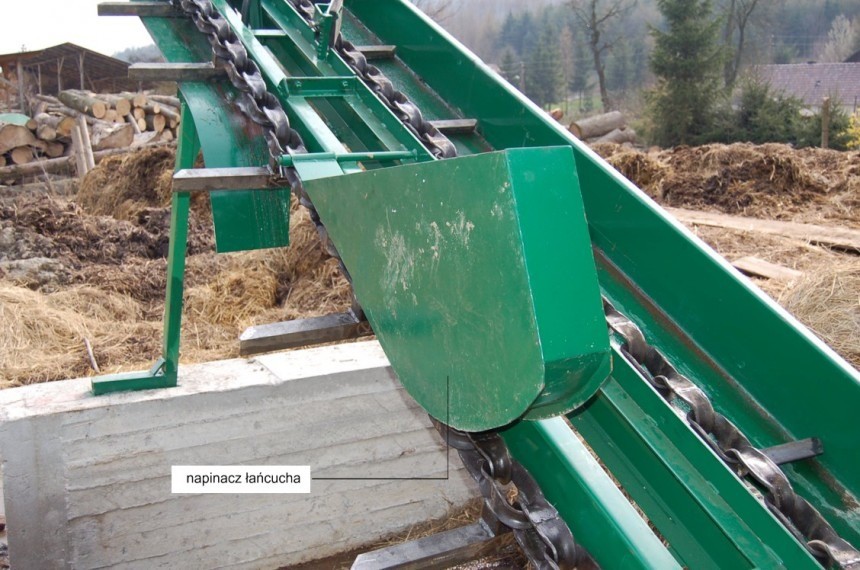

Po złączeniu łańcuch należy odpowiednio napiąć, skracając, jeżeli jest taka konieczność. Napinanie oraz skracanie łańcucha najlepiej przeprowadzić w miejscu, w którym znajduje się napinacz łańcucha przy wyrzutni, jednocześnie regulując napędem oraz napinaczem jego napięcie i odpowiednio obciążając napinacz
ETAP 4: Montaż łańcucha, regulacja napięcia łańcucha i uruchamianie.
Następnie należy dokładnie sprawdzić stan powłok lakierniczych - wszelkie uszkodzenia zamalować. Jednocześnie po zakończeniu montażu przed uruchomieniem dokonujemy konserwacji i smarowania.
Montaż instalacji elektrycznej użytkownik urządzenia wykonuje we własnym zakresie, przez osobę uprawnioną.
Pierwsze uruchomienie powinno trwać od kilku do kilkunastu minut, po którym jeśli jest to konieczne regulujemy ostatecznie napięcie łańcucha.
Dane techniczne
| Wydajny zasilacz zgarniacza | Moc 5,5 kW |
|---|---|
| Konstrukcja | Pozwala na stałą konserwację wszystkich jej części |
